Блок питания для Р-105М

Сообщение Noeske » 04 апр 2014, 22:56

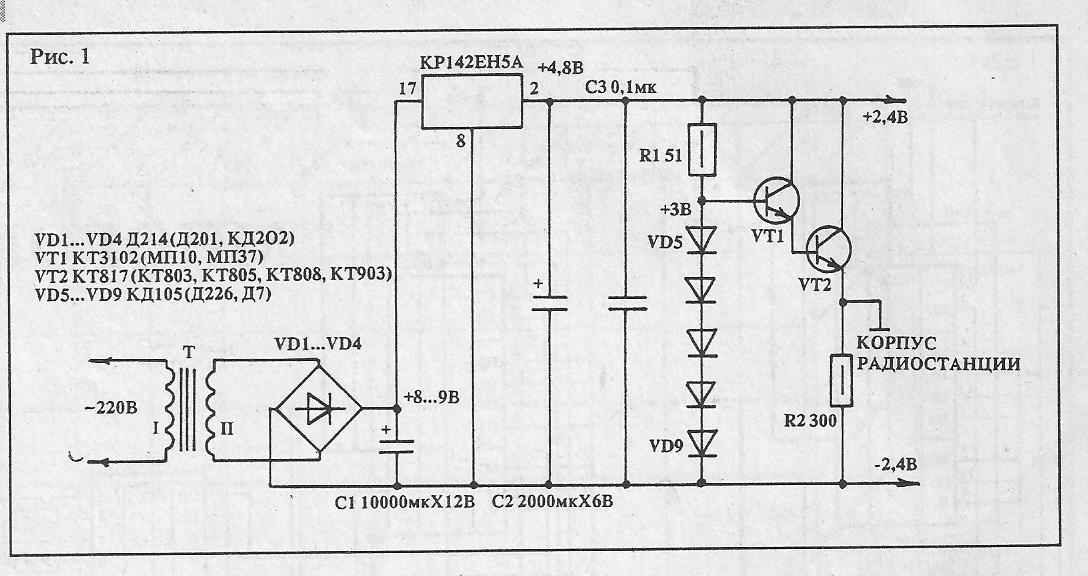

Досталась мне военная старая радиостанция Р-105М, со вздутыми неработающими аккумуляторами, все как положено. Какое то время я ее запитывал от батареи пальчиковых аккумуляторов соединенных параллельно-последовательно. но больше чем на 40 минут приема рации не хватало.... Так как использовать планирую только дома, решил добыть блок питания. Найдена была принципиальная схема

А вот составить из нее печатную не хватает квалификации, прошу помощи, если кому не сложно.

Также хочу попросить знающих написать мне точный список деталей присутствующих в принципиальной схеме, я в электротехнике не особо понимаю и обозначения в схеме не разобрал...
К примеру я не понял, что за трансформатор(ы) там нужны, резисторы какие то особенные и тд... Заранее очень благодарен за ответ, помощь или рекомендации куда копать...
Noeske

Сообщений: 17
Зарегистрирован: 04 апр 2014, 22:23

Бблок питания для Р-105М

Сообщение novgen » 05 апр 2014, 11:04

Схема блока питания Р-105М на КР142ЕН22А:
Р-105М питается двуполярным напряжением +/-2,5 В. Напряжение питания каждой полярности должно находиться в интервале от 2,3 В до 2,5 В. Радиостанция выходит из строя при превышении питания любого из плеч выше 2,6 В!!!
Предлагаю использовать отечественный интегральный стабилизатор КР142ЕН22А (аналог LT1084).
Гарантируемый максимальный ток - 5 А. Помехи по питанию - не более 11 мВ (0,4 %) по шине "+" и не более 16 мВ (0,6 %) по шине "-" в режиме передачи.
novgen
Аватар пользователя
novgen

Сообщений: 133
Зарегистрирован: 02 ноя 2013, 16:19
Откуда: Москва

Re: Блок питания для Р-105М

Сообщение Noeske » 05 апр 2014, 11:52

Эту схему я тоже видел, первая чем плоха?

Да и мне не принципиальная схема нужна, а разводка печатной платы.
Noeske

Сообщений: 17
Зарегистрирован: 04 апр 2014, 22:23

Re: Блок питания для Р-105М

Сообщение novgen » 05 апр 2014, 12:31

Разводка ПП - начинается сначала из принципиальной схемы и Ваших деталей (найденных) для неё...
Можно это сделать и на макетке...
novgen
Аватар пользователя
novgen

Сообщений: 133
Зарегистрирован: 02 ноя 2013, 16:19
Откуда: Москва

Re: Блок питания для Р-105М

Сообщение Noeske » 05 апр 2014, 13:11

Так я об этом и говорю - разводить не умею...Схема есть (первая, что я подкинул)
Noeske

Сообщений: 17
Зарегистрирован: 04 апр 2014, 22:23

Re: Блок питания для Р-105М

Сообщение novgen » 05 апр 2014, 14:59

Noeske писал(а):Так я об этом и говорю - разводить не умею...Схема есть (первая, что я подкинул)

Ну и в чём проблема?
1. Ищи подходящий трансформатор.
2. Ищи соответствующие своей схеме - радиодетали.
3. Собирай на макетке.
4. Настраивай...
ВСЁ...
novgen
Аватар пользователя
novgen

Сообщений: 133
Зарегистрирован: 02 ноя 2013, 16:19
Откуда: Москва

Re: Блок питания для Р-105М

Сообщение Noeske » 05 апр 2014, 16:49

Это была вторая часть моего самого первого сообщения...
Также хочу попросить знающих написать мне точный список деталей присутствующих в принципиальной схеме, я в электротехнике не особо понимаю и обозначения в схеме не разобрал...
К примеру я не понял, что за трансформатор(ы) там нужны, резисторы какие то особенные и тд... Заранее очень благодарен за ответ, помощь или рекомендации куда копать...
Noeske

Сообщений: 17
Зарегистрирован: 04 апр 2014, 22:23

Сообщение admin » 06 апр 2014, 11:58

Доброго дня Noeske!
Прежде чем создавать печатную плату, необходимо собрать детали в соответствии со схемой. Печатная плата создается исходя из типа и габаритных размеров примененных деталей.
Перечень деталей по Вашей схеме (хотя, как мне кажется, схема Novgena предподчтительней, как-то более надежная, хотя и деталей немного больше):
1. Трансформатор - любой понижающий трансформатор напряжения, с напряжением на вторичной обмотке 8-10 вольт (переменное)
2. Выпрямительные диоды - 4 штуки: Д214, или КД201, или КД202, или заграничные аналоги, или любые готовые диодные сборки на рабочее напряжение не менее 400 вольт.
3. Стабилизатор напряжения КР142ЕН5А (выходное напряжение 5 вольт), или заграничный аналог с допустимым током нагрузки 1,5 Ампера)
4. 5 диодов типа: КД105, или Д226
5. 2 обычных сопротивления, с допустимой рассеиваемой мощностью не менее 0,5 ватт: 51 Ом и 300 Ом
6. Конденсатор керамический емкостью 0,1 мкФ
7. 2 конденсатора электролитических емкостью 2000 мкФ и 10000 мкф на рабочее напряжение около 50 вольт
Соберете детали, можно будет и разработать печатную плату.

С уважением, Admin.
Удачи Вам!
Аватар пользователя
admin
Администратор

Сообщений: 78
Зарегистрирован: 03 окт 2013, 18:08

Re: Блок питания для Р-105М

Сообщение Noeske » 06 апр 2014, 14:09

Добрый день Admin.
Большое спасибо за ответ. Начал подбирать детали.
Подойдет ли вот этот трансформатор ТП112-3? http://www.chipdip.ru/product/tp112-3/
И кажется вы пропустили транзисторы, подойдут ли вот эти? http://www.chipdip.ru/product/kt817g/ http://www.chipdip.ru/product/kt3102v/
Noeske

Сообщений: 17
Зарегистрирован: 04 апр 2014, 22:23

Сообщение admin » 06 апр 2014, 15:43

Да, транзисторы я пропустил.
То что Вы указали в ссылках (транзисторы и трансформатор) - подойдут.
С уважением, Admin.
Удачи Вам!
Аватар пользователя
admin
Администратор

Сообщений: 78
Зарегистрирован: 03 окт 2013, 18:08
